Ejemplo presiones de contacto
Datos:
P = 20000 Kg
Bx = 2m
By = 2m
Mx = 2000 Kg.m
My = 1000 Kg.m

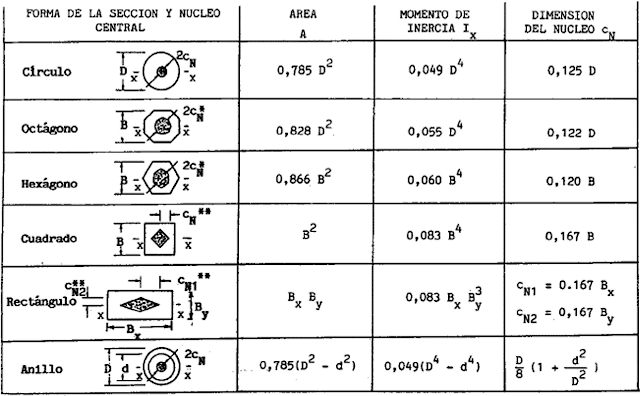

Para verificar si la carga está dentro del núcleo central se debe conocer las dimensiones del mismo a través de la siguiente tabla
Por ser una base cuadrada sus dimensiones serán
0.167 * B = 0.167 * 2m = 0.334m = 33.4cm
En nuestro caso el centro de presiones se encuentra ubicado en el primer cuadrante
Por lo que el cálculo de esfuerzos se realizara de la siguiente manera:
Se puede observar que el esfuerzo máximo que transmite la
estructura es de 0.7250 Kg/cm2
Si comparamos éste valor con el de capacidad de carga podemos concluir que la presión de contacto impuesta por las cargas que transmite la estructura es menor a la capacidad portante del suelo por lo que podemos concluir que el suelo resistirá las cargas y no existirá riesgos de asentamientos excesivos.
